Las
centrales de protección multipolar MPT-10 y MPT-2 han sido
desarrolladas para brindar un amplio margen de protección contra las
sobretensiones transitorias originadas por las descargas eléctricas
atmosféricas en líneas telefónicas.
Se compone de una serie de dispositivos
descargadores de precisión de distintas tecnologías escalonados que
permiten conducir a tierra la corriente de los transitorios manteniendo
una tensión de enclavamiento segura para el dispositivo protegido. La
placa principal de las centrales MPT está desarrollado en un sustrato de
fibra de vidrio de alta calidad con máscara para una mejor rigidez
dieléctrica ante la presencia de humedad.

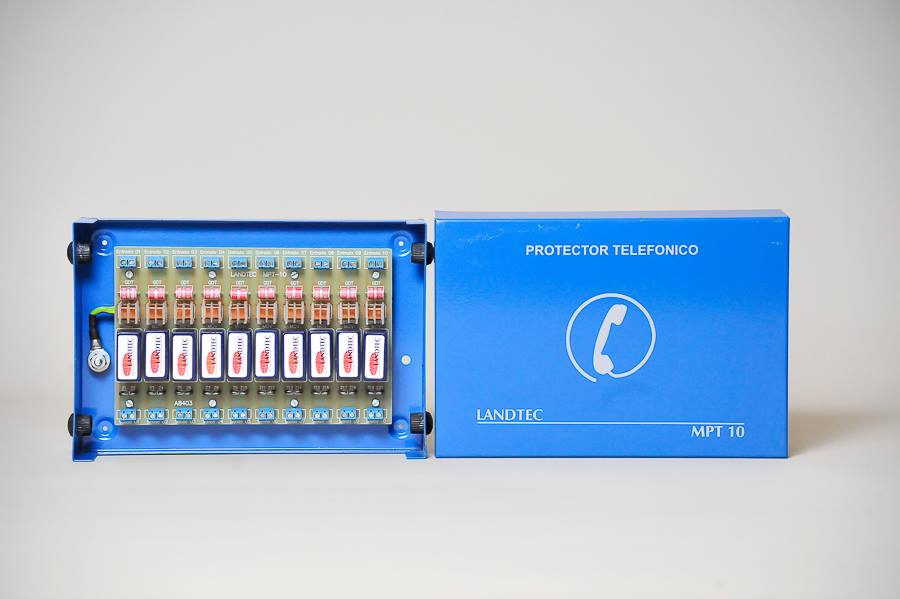

Dispone de diez (10) líneas de dos

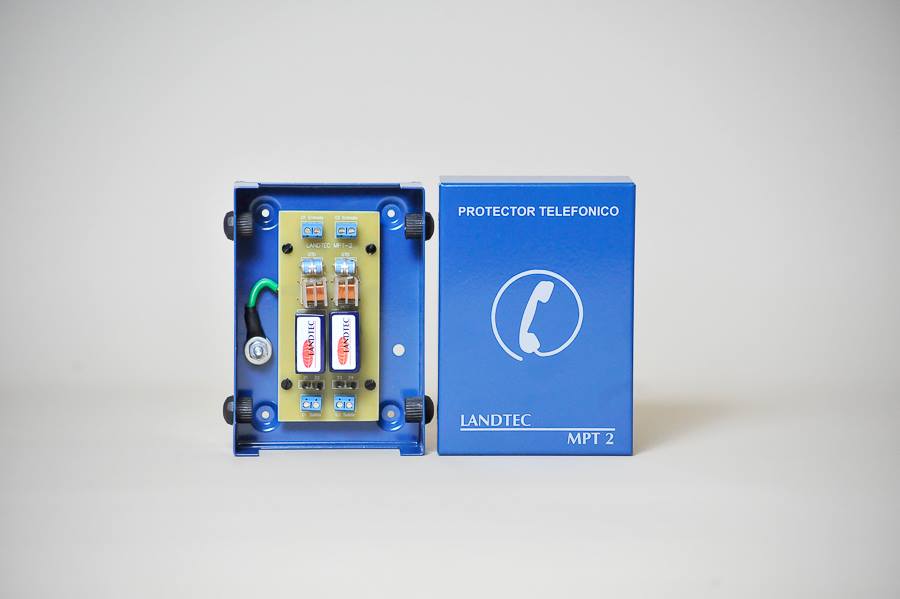

polos para el modelo MPT-10 y dos (2) líneas de dos polos para el modelo
MPT-2, la conexión es en serie mediante borneras a presión para una
rápida inserción.
La protección de las cargas se realiza en los modos COMUN Y DIRECTO.
Los dispositivos de protección que integran la central son:
* Espinterómetros calibrados impresos
* Descargadores gaseosos de dos polos
* Inductores de desacople
* Varistores de Oxido de Zinc
* Diodos MOSORB bidireccionales
Los
modernos sistemas de comunicaciones por línea telefónica disponen de
avanzadas tecnologías electrónicas manejadas a través de sofisticados
circuitos que están construídos con microprocesadores, memorias,
transistores, etc, que operan a muy bajas tensiones, por lo que también
la rigidez dieléctrica a las sobretensiones es cada vez mas débil,
haciéndolos muy susceptibles a graves daños y hasta la destrucción
total, dejando inhabilitado el sistema al cual está asociado este
circuito con importantes pérdidas económicas y de tiempo, lo que hace
que se deban extremar las medidas de seguridad y protección contra las
sobretensiones.
En muchos casos la rotura de los
circuitos no es instantánea, ya que puede suceder que la energía de la
sobretensión no sea la suficiente como para provocar la destrucción de
algún componente inmediatamente, pero el stress al que se ve sometido
ese aparato es acumulativo, restando horas de vida útil al sistema.
Nuestra serie MPT está calculada para
que la tensión residual que soportará el equipo protegido esté ubicada
dentro los parámetros funcionales de seguridad, esto se logra utilizando
en el último escalón de descarga diodos supresores de alta velocidad,
los cuales operan con una velocidad del orden del nanosegundo.
Para un correcto desempeño del sistema
de protección es indispensable una excelente toma de tierra
equipotencializada de baja impedancia, con un valor que no supere los 5
Ohms, recomendamos para ello la utilización de Electrodos Dinámicos
(Jabalinas Electroquímicas norma IRAM 2314).
