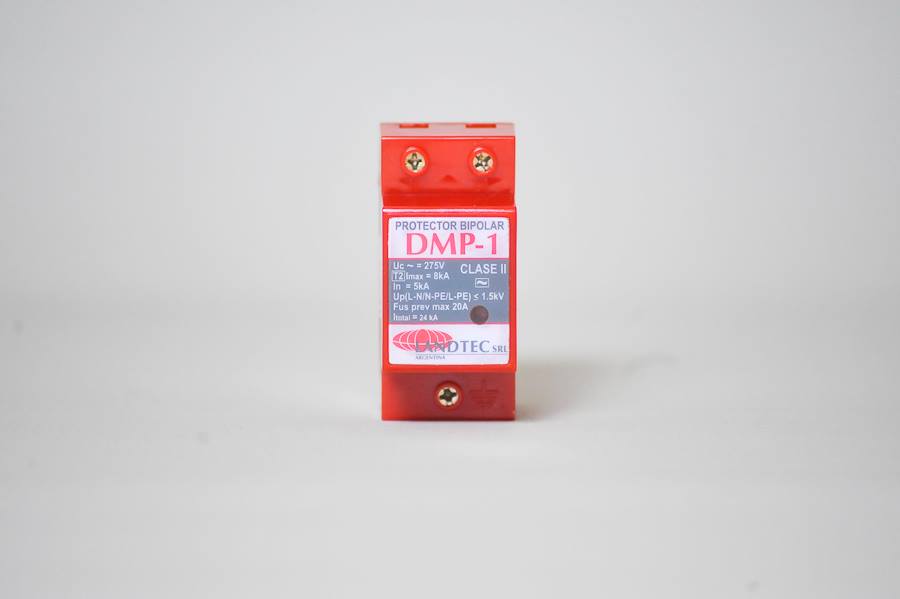

El Protector Bipolar DMP-1 ha sido desarrollado para ser un eficaz limitador de sobretensiones en Sistemas Integrales de Protección contra descargas eléctricas atmosféricas y transitorios eléctricos en general.
Basa su funcionamiento en varistores (resistores no lineales) de óxido metálico de alta capacidad de conducción de corriente y gran velocidad de operación (componentes importados, fabricados bajo exigentes estándares internacionales de calidad).
La protección de las cargas se realiza en los siguientes modos:
Fase - tierra, fase - neutro y neutro - tierra.
El nivel de protección que se logra es el adecuado para toda aplicación eléctrica, electrónica o electromecánica de alimentación bipolar y que requiera una excelente dispersión a tierra de las ondas transitorias impulsivas de corriente circulantes en los sistemas de alimentación, estas ondas de corriente impulsiva son causadas por las descargas eléctricas atmosféricas o fallas tales como cortocircuitos, apertura y cierre de grandes cargas inductivas o capacitivas, etc.
Los Protectores DMP-1 garantizan la autorrecuperación de sus elementos descargadores manteniendo el umbral de protección en el circuito asociado con la posibilidad de telesupervización del estado de funcionamiento mediante contactos auxiliares de fácil configuración.
A continuación se observa la tabla de características técnicas de los Protectores DMP-1.
En el gráfico superior puede observarse la onda normalizada de ensayo de impulso atmosférico de corriente, según lo descripto en la norma IRAM 2472 (Descargadores de óxido metálico sin explosores para redes de corriente alterna).
Los resultados obtenidos en los ensayos de laboratorio sobre los Protectores DMP-1 indican que los valores de tensión y corriente utilizados como funcionales en la tabla de selección están ubicados dentro de un margen de tolerancia menor al 5 %. Esta precisión se logra con la selección y clasificación individual de los componentes antes de su montaje, comprobándose parámetros como tensión de corte, tensión de enclavamiento, entre otros; utilizando para ello sofisticados generadores de tensión y corriente con registradores digitales que forman parte de nuestro laboratorio de desarrollo.
Los varistores integrados en los Protectores DMP-1 cumplen con los requerimientos, según su fabricante, de las siguientes normas:
IEC 1000-4-2 Descarga Electrostática (EDS)
IEC 1000-4-4 Transitorios Rápidos
IEC 1000-4-5 Transitorios de Alta Energía

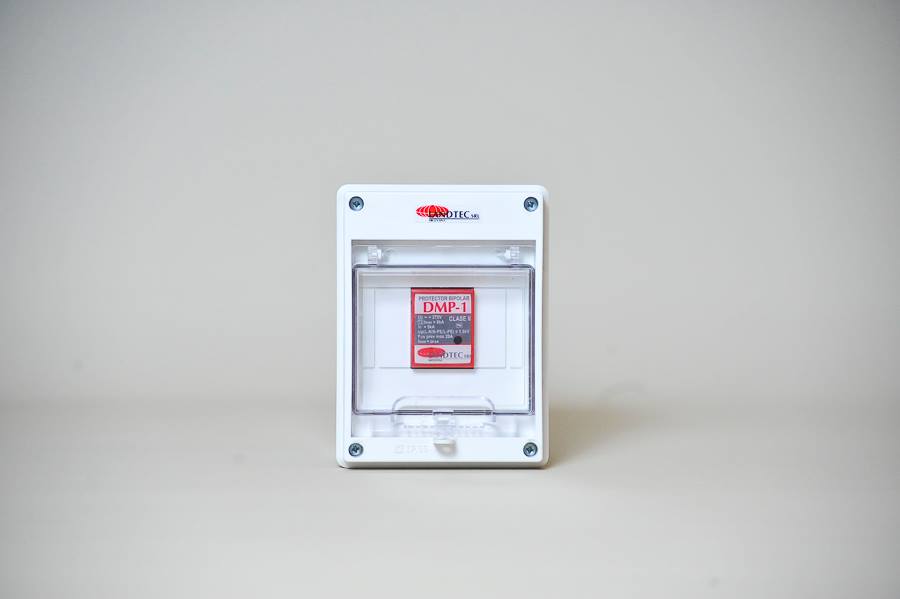

La caja contenedora de los protectores DMP-1 está inyectada en Policarbonato, superando la prueba de filamento incandescente a 850°C.
Los protectores DMP-1 están internamente encapsulados en resina polimérica antiexplosiva con retardante de llama, además se encuentran electricamente protegidos con desconectadores termoeléctricos que garantizan el desligue instantáneo de la línea en caso de cortocircuito permanente de los varistores por una excesiva circulación de corriente.
En caso de una falla interna del dispositivo, el testigo luminoso de color se apagará permanentemente, indicando el final de la vida útil del protector.
El dimensionamiento y coordinación de las protecciones se debe realizar según lo descripto por las normas IRAM correspondientes a cada aplicación en particular. Los niveles de protección se adecuarán según el tipo de instalación a proteger teniendo especial cuidado en la compatibilidad con el nivel isoceráunico regional.
Es indispensable la perfecta conexión a tierra de los protectores debido a que es el único camino para la dispersión de las corrientes circulantes con los transitorios. Recomendamos la utilización de Electrodos Dinámicos para tal fin, debido a que se logra una muy baja impedancia y resistencia de puesta a tierra en el suelo de implante. Ver normas IRAM 2281 y 2314 para su correcta selección.
Nota: Deben conectarse aguas arriba de los DMP-1 fusibles o interruptores termomagnéticos
